Учитывая это, я установил в створе дуги 5-метровой теплицы промежуточную опору – двуногу (см. фото 1). Она состоит из двух подкосов (брусков сечением 4 х 5 см), опирающихся на нижнюю обвязку теплицы (см. фото 2). Они между собой соединены в верхней части (см. фото 3). Причем верхняя часть этой опоры поддерживает конек теплицы. Выше уровня головы на подкосы закрепил стяжку-ригель из рейки, которая придала жесткость опоре.

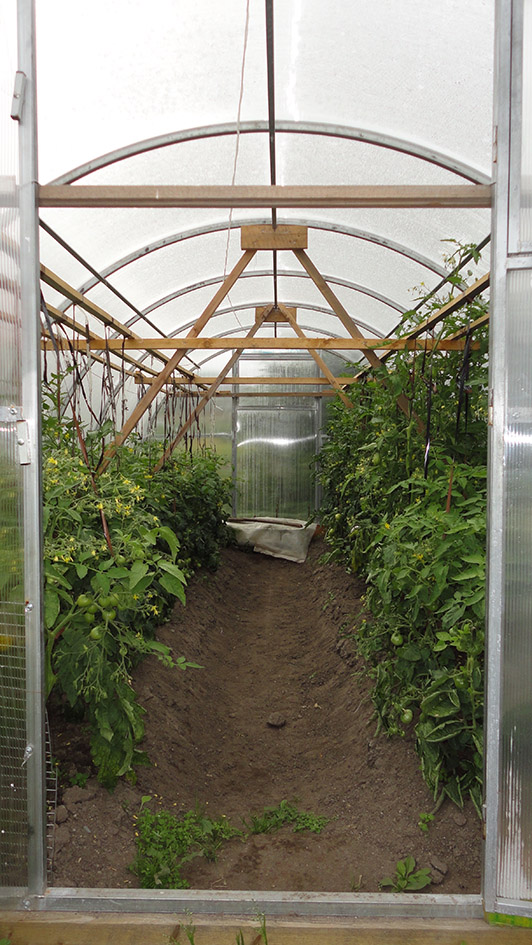

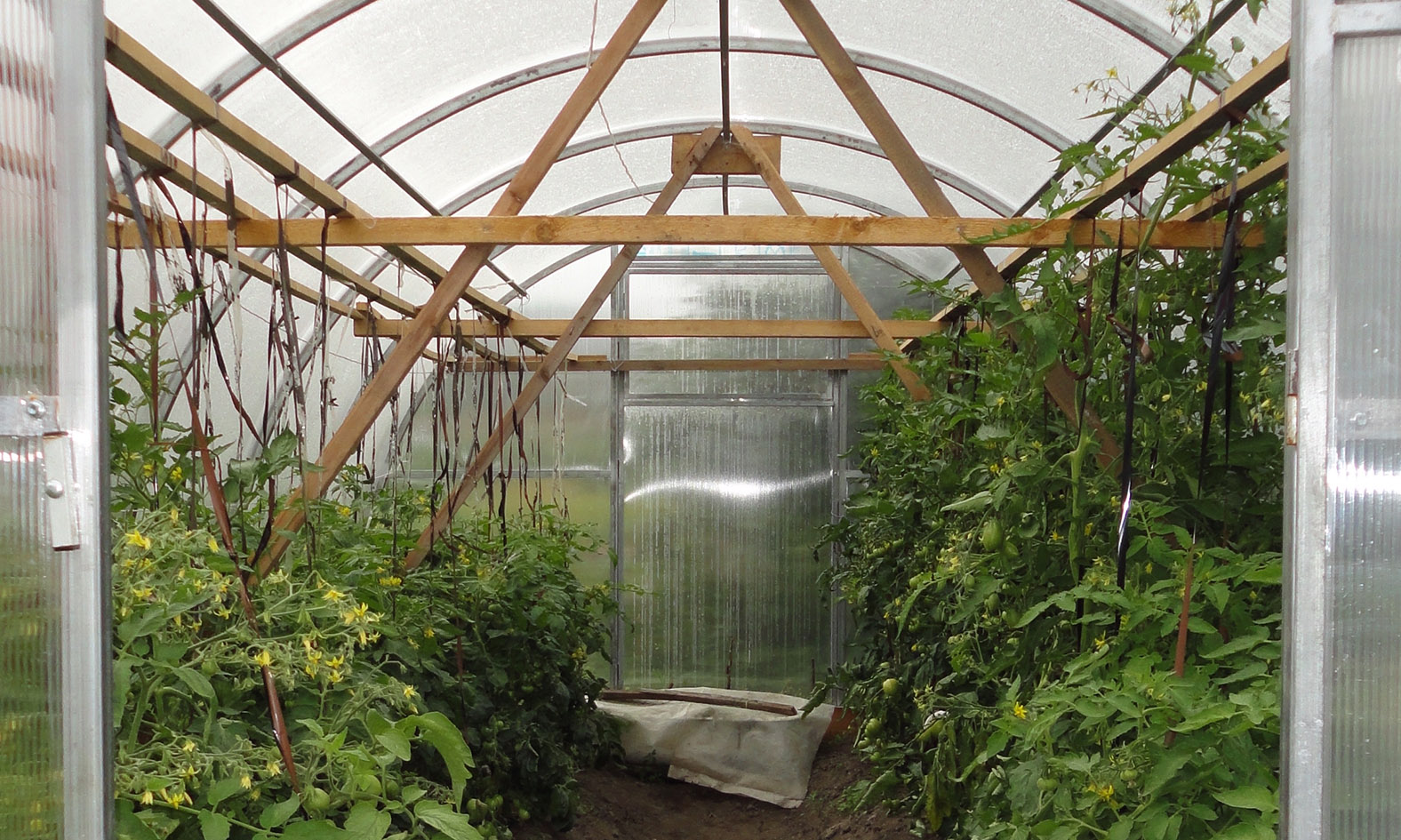

Фото 1. Промежуточные опоры в виде А-образной конструкции — из двух подкосов и стяжки-ригеля

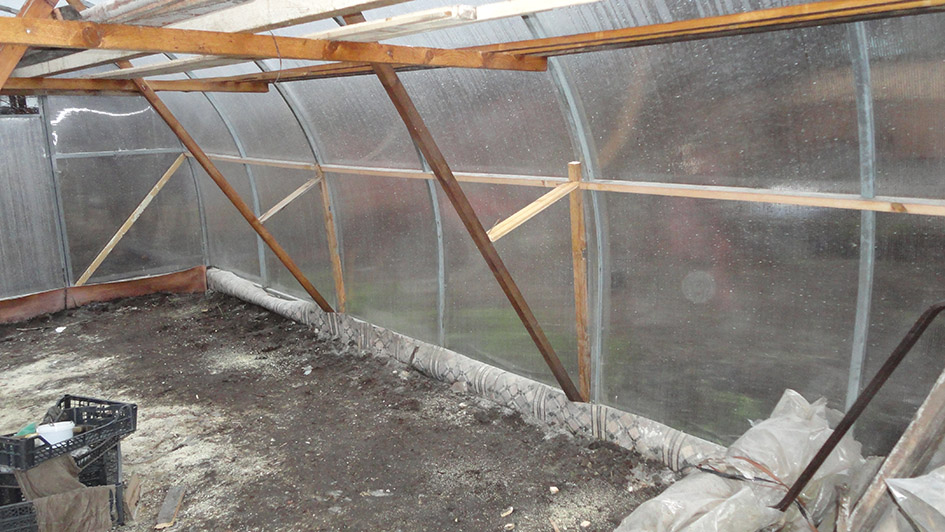

Фото 2. Опора подкосов на нижнее основание (обвязку) теплицы

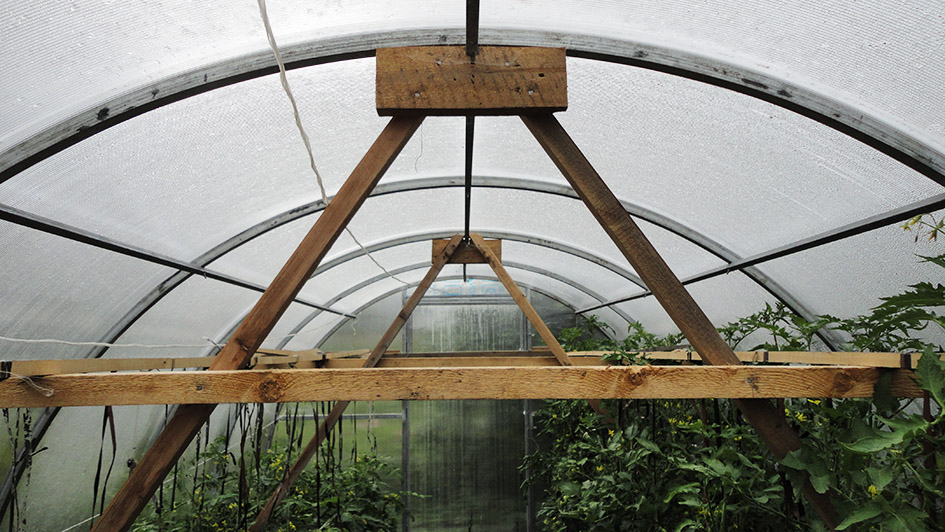

Фото 3. Верхнее соединение подкосов промежуточной опоры. На фото видны распорки, поддерживающие продольные горизонтальные связи

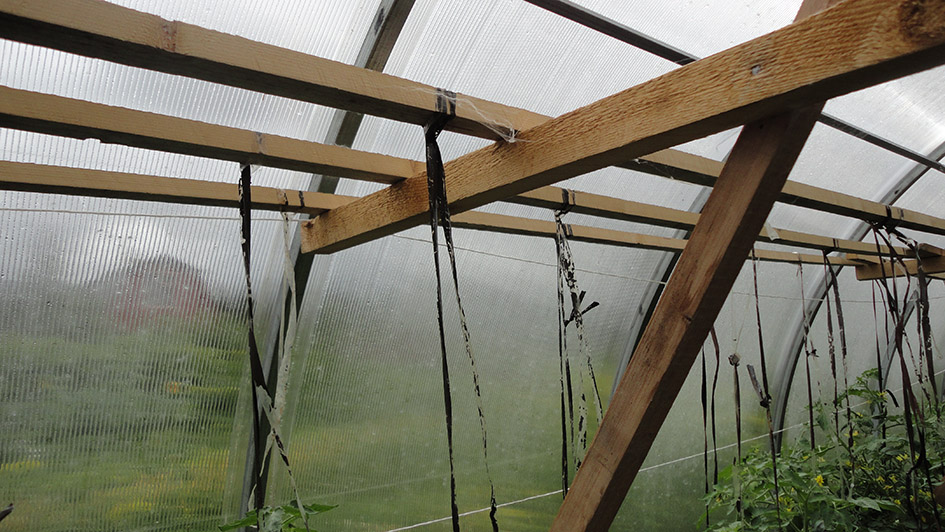

Фото 4. Вверху на ригеле размещены жерди для подвязки помидоров или огурцов
Снегопады принимает на себя
Конструкция промежуточной опоры принимает на себя и снимает с каркаса всю действующую на теплицу снеговую нагрузку. Конек двуноги удерживает каркас от продавливания сверху, а ригель сдерживает боковое сдавливание. Это было подтверждено многолетним опытом эксплуатации теплицы. Конструктивно – это лучшее решение.Как работает конструкция
Предлагаемая двунога со стяжкой-ригелем выполняет одновременно три функции:- обеспечивает прочность и устойчивость теплицы при воздействии любой снеговой нагрузки;
- обеспечивает свободный проход посередине теплицы;
- позволяет размещать на стяжке-ригеле шесты, жерди, проволоки для подвязки кустов помидоров, огурцов (см. фото 4).
Кроме того, конструкция стационарна, не требует установки и демонтажа (осенью и весной) в отличие от временных подпорок.
Опора в виде двуноги не деформирует коньковую часть при вспучивании грунтов, т.к. она встроена в конструкцию теплицы.
Детали установки

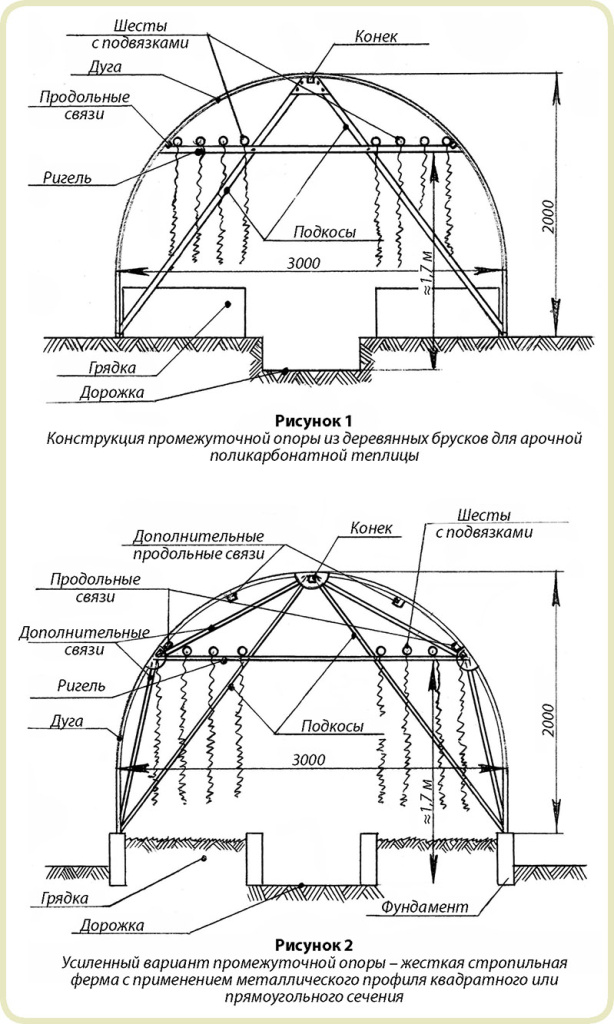

В арочных теплицах из поликарбоната промежуточные опоры целесообразно устанавливать на нижнее основание теплицы (нижнюю обвязку или фундамент) с интервалом, кратным 2 м. То есть в теплице длиной 6 м таких опор нужно установить всего на двух дугах из пяти промежуточных.Двуногу можно изготовить не только из деревянных брусков 40 х 40 см (50 х 50 см), но и из металлического профиля квадратного или прямоугольного сечения на болтовых соединениях (см. рис.1). Стяжку-ригель из рейки или металлопрофиля соединяем с двуногой, а его концы целесообразно соединить с дугой теплицы (для дополнительной жесткости). При этом стяжка-ригель будет являться одновременно хордой полуокружности дуги.
Усиление теплицы по этой схеме можно сделать в любое время года, в том числе и зимой.
Буква А снимает все проблемы
В регионах, где высота снега превышает 1 м, желательно дополнительно укрепить А-образную конструкцию (см. рис. 2). Если соединить все места стыков промежуточной опоры с дугой теплицы с помощью плоских пластинчатых скобок и накладок и добавить дополнительные связи, то в результате получим жесткую стропильную ферму. Она позволит полностью снять проблему прочности теплиц при воздействии любых снеговых нагрузок.Также между промежуточными опорами в верхней части теплицы для поддержания дуг (на которых отсутствуют раскосы) можно установить дополнительные продольные горизонтальные связи, предотвращающие их деформацию, в том числе поликарбонат.
Владимир Афанасьев, инженер, г. Петрозаводск
